螺母、螺杆、阀杆三件套金相组织分析
发布时间：2020/06/04 点击量：
案例简介：客户送来螺母、螺杆及阀杆样品一套，要求对样品的材质做金相组织观察，判断三个零件的金相组织。试样外观见图1，经试验切割制样在金相显微镜下观察检测结果。螺帽试样组织：珠光体+网状铁素体，金相组织图见图2。螺杆试样组织：回火索氏体，金相组织图见图3。 阀杆试样组织：回火索氏体，金相组织图见图4。样品名称：螺母、螺杆、阀杆三件套
样品材质：不锈钢
检测方法及标准：GB/T 13298-1991 金属显微组织检验方法
检测流程：切割样品→制样→金相显微镜→结论
结论：螺帽试样组织：珠光体+网状铁素体，见图2。 螺杆试样组织：回火索氏体，见图3。 阀杆试样组织：回火索氏体

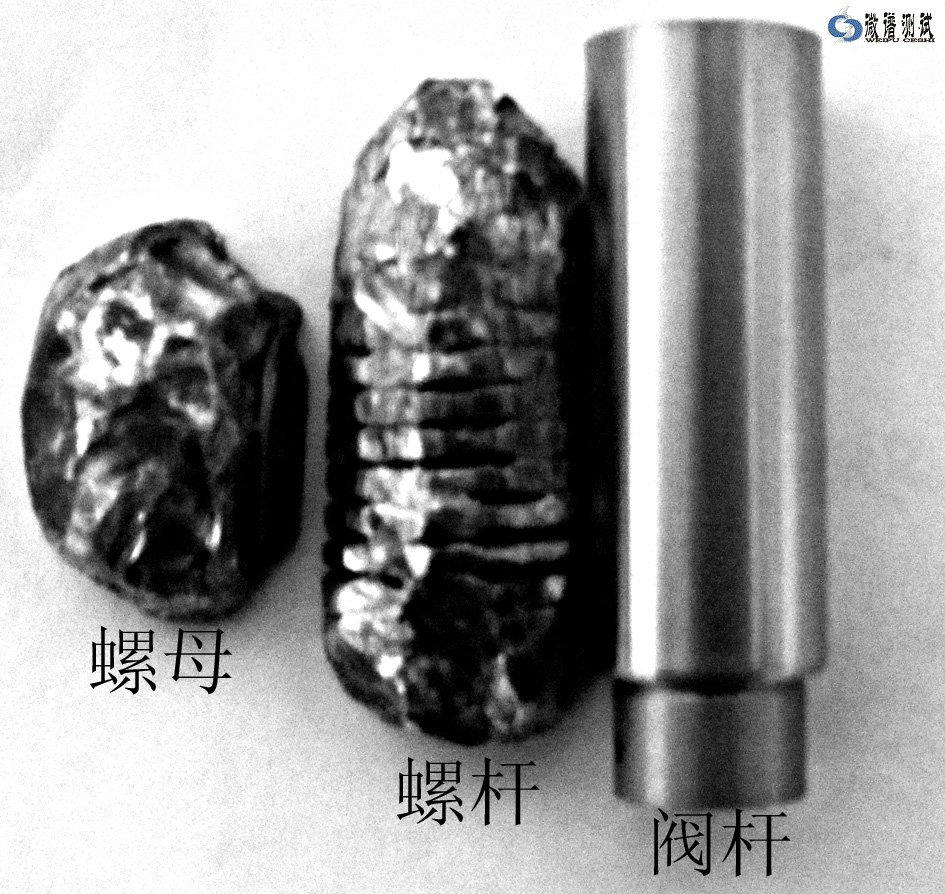

图1：试样外观
图2：螺母金相组织
图3：螺杆金相组织
l图4：阀杆金相组织
